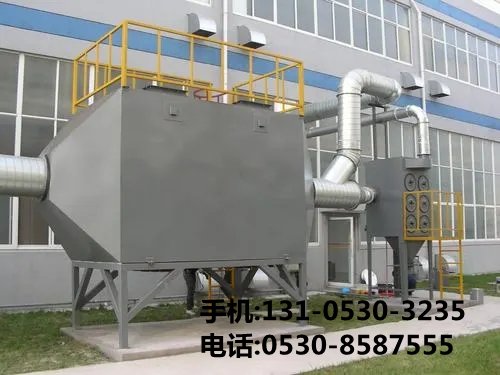

活性炭吸附裝置老化因素及安裝工序



 一、活性炭吸附裝置老化因素分析



活性炭吸附裝置的老化是一個多因素綜合作用的結果，直接影響其處理效率和使用壽命。以下是主要老化因素：



1. 活性炭自身***性

    物理結構破壞：長期使用中，活性炭微孔可能被顆粒物堵塞或因機械振動導致顆粒破碎，降低比表面積（通常為5001500 m²/g），從而減少有效吸附位點。

    化學性質變化：吸附質（如有機溶劑、酸性氣體）可能與活性炭表面官能團發生不可逆化學反應，導致活性位點失活。例如，含硫化合物會與活性炭表面的堿性基團結合，形成穩定化合物。

    飽和吸附容量耗盡：當吸附量接近設計極限時，活性炭無法繼續有效吸附污染物，表現為出口濃度升高。



2. 運行環境影響

    溫濕度波動：高溫（>50℃）會加速吸附質脫附，而高濕度（RH>60%）會導致水分子競爭吸附位點，顯著降低對非極性有機物的吸附效率。

    氣流分布不均：進氣口設計不合理可能導致局部過載，部分炭層過早飽和，形成“短路”現象。

    粉塵與油霧污染：預處理不足時，顆粒物沉積在炭層表面，進一步阻礙傳質過程。



3. 操作維護不當

    再生周期超限：未按設計要求進行熱再生（通常需200400℃蒸汽脫附）或更換，導致累積污染物固化。

    壓差監控缺失：未定期監測炭層壓降（正常應<1.5kPa），可能引發設備變形或泄漏。



4. 設備結構缺陷

    材料耐腐蝕性不足：碳鋼殼體在酸堿廢氣環境中易銹蝕，焊縫處可能出現裂縫。

    密封性能下降：法蘭墊片老化或檢修門松動會導致氣體旁路，降低凈化效率。

 二、活性炭吸附裝置標準化安裝工序



科學的安裝流程是保障設備效能的基礎，需嚴格遵循以下步驟：



 階段一：前期準備

1. 技術交底

    確認設計參數：處理風量（Q）、污染物濃度（C?）、溫度（T）、濕度（φ）等。

    校核設備尺寸：炭床高度（H≥1.5m）、空塔流速（0.51.5m/s）、停留時間（≥0.5s）。



2. 基礎驗收

    混凝土強度≥C25，水平度偏差<3mm/m，預埋地腳螺栓位置誤差<±5mm。

    設置防震墊塊（橡膠減震器壓縮量控制在1015mm）。



 階段二：主體安裝

1. 殼體組裝

    分段吊裝時采用柔性吊帶，避免外殼變形。垂直度偏差≤1/1000。

    焊接后進行煤油滲漏試驗，確保無貫穿性缺陷。



2. 炭層填充

    選用規格Φ48mm柱狀炭，堆密度450550kg/m³。

    分層裝填：每層厚度≤500mm，使用振動器壓實，***部預留膨脹空間（≥10%炭層高度）。



3. 氣流分布系統

    安裝導流板使氣流偏轉角<15°，均流段長度≥1.5D（D為管道直徑）。

    壓差傳感器布置于進出風口，間距≥2倍管徑。



 階段三：配套系統連接

1. 預處理單元

    干式過濾器（G4+F8級）安裝于前端，去除≥1μm顆粒物。

    冷凝器出口溫度控制在≤40℃，防止高溫廢氣直接進入炭床。



2. 脫附再生系統

    蒸汽管路壓力≥0.6MPa，溫度120150℃，脫附周期設定為吸附時間的1/3。

    催化燃燒裝置（CO）催化劑床層溫度維持300400℃。



 階段四：調試與驗收

1. 泄漏測試

    充入氮氣至設計壓力，保壓2小時，壓降≤2%為合格。



2. 性能標定

    初始吸附效率測試：通入標準混合氣體（苯/甲苯/二甲苯各500ppm），檢測出口濃度。

    阻力***性曲線繪制：記錄不同風量下的全壓損失。



3. 文件移交

    提供材質證明書、焊接記錄、壓力容器證書等全套竣工資料。



 三、運維***化建議

1. 預防性維護計劃

    每日巡檢：記錄進出口壓差、溫度、電流值。

    季度維護：檢查炭層塌陷情況，補充新炭量（約為總量的510%）。



2. 智能監控系統

    加裝VOCs在線監測儀，設定預警閾值（如穿透濃度達50%限值時報警）。

    采用PLC控制實現自動切換吸附/脫附模式。



3. 失效炭處理方案

    廢炭須按危險廢物管理（HW49類），委托有資質單位進行回轉窯焚燒處置。



通過系統分析老化機理并規范安裝流程，可提升活性炭吸附裝置的處理穩定性，延長經濟使用壽命至35年。實際工程中需結合具體工況制定個性化維保策略。
